Da tempo possiedo un accordatore automatico Icom AT-150 che, come molti sanno, è stato pensato per ricetrasmettitori Icom relativamente moderni (come l’IC-735) dotati di porta accessori con connettore DIN.

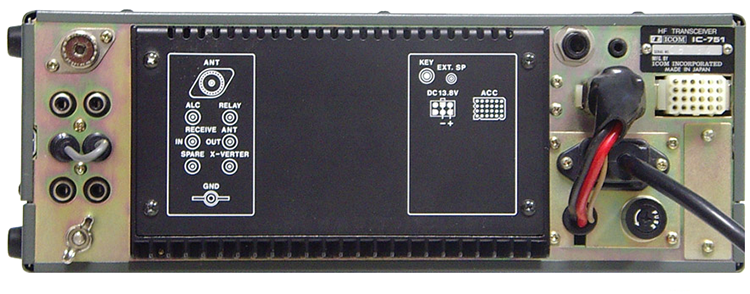

Recentemente ho acquisito un bellissimo Icom IC-751A, che sembra appena uscito da un negozio di fine anni 80 e ho cominciato a pensare a come collegarlo all’accordatore.
Sì, perchè sfortunatamente l’IC-751A appartiene a quella generazione di apparati che impiegano per la porta accessori un connettore Molex a 24 pin, ormai fuori produzione.
I segnali presenti sui due connettori (Molex e DIN) sono compatibili, tant’è che Icom, ai tempi, ha commercializzato due cavi adattatori
- OPC-118: da Molex 24 pin femmina a DIN maschio
- OPC-126: da Molex 24 pin maschio a DIN maschio
Manco a dirlo, entrambi i cavi sono fuori produzione da tempi immemorabili e naturalmente i connettori Molex sono introvabili in quanto i gusci sono fuori produzione, mentre i pin sono ancora a catalogo.
Purtroppo Molex non rende disponibili tutti datasheet, quindi bisogna accontentarsi del part number e poco più:
| Molex part number | Description | Other references | |
| 0003062242 | 24 pin (6×4) male housing | Row spacing 0.145″ (3.68mm) Pitch 0.145″ (3.68mm) EOL 04.08.2015 | 3D drawing (PDF) |
| 0002062103 | Male pin | Series 1560 For wires 18-24 AWG Still available (2025.08) | Datasheet |
| 0003061241 | 24 pin (6×4) female housing | Row spacing 0.145″ (3.68mm) Pitch 0.145″ (3.68mm) EOL 17.07.2017 | 3D drawing (PDF) |
| 0002061103 | Female pin | Series 1561 For wires 18-24 AWG Still available (2025.08) | Datasheet |
Con l’avvento delle stampanti 3D, qualche appassionato ha predisposto e condiviso i files per ricreare i gusci dei connettori: l’unico limite di questa soluzione è che non dispongono degli agganci interni per inserire a scatto i pin, ma vanno fermati dalla parte posteriore mediante colla epossidica.
Ecco quanto sono riuscito a trovare fino ad ora:
| Descrizione | Credits | Link originale | Download locale |
| Guscio per connettore maschio e femmina | Swinks (https://3dgo.app/user/makerworld/65900311) | https://3dgo.app/models/makerworld/1206757 |  |
| Guscio per connettore maschio | Astronauticus (https://www.thingiverse.com/astronuticus/designs) | https://www.thingiverse.com/thing:5402418 | |
L’articolo che segue è stato tratto dal sito di Adam Farson ab4oj.com ormai dismesso (ora raggiungibile all’indirizzo https://www.qsl.net/ab4oj/) e chiarisce molto bene l’interconnessione fra radio e accessori aventi tipi di connettori differenti, come nel mio caso, e le tensioni relative ad ogni banda.
Bandswitching Voltage
| Band (MHz) | Voltage (V) |
| 10 | 0 |
| 50 (unofficial) | 1.0 ~ 2.0 |
| 28 and 24 | 2.0 ~ 3.0 |
| 18 and 21 | 3.0 ~ 4.0 |
| 14 | 4.0 ~ 5.0 |
| 7 | 5.0 ~ 6.0 |
| 3.5 | 6.0 ~ 7.0 |
| 1.8 | 7.0 ~ 8.0 |
Table 1: Band vs. Voltage
All Icom HF and HF/VHF transceivers (except for the IC-701) provide an analogue band-selection voltage in the range 0 ~ +8V. This voltage serves to bandswitch external accessories such as the IC-2KL and IC-4KL amplifiers, the IC-AT150, IC-AT100 and IC-AT500 autotuners and the EX-627 antenna selector.
The 18 and 21 MHz bands are grouped together, as are the 24 and 28 MHz bands. Zero voltage corresponds to 10 MHz. The 50 MHz band is not officially supported.
Table 1 (above) gives the band voltage range for each band.
Note: The band voltage follows the transmit band selection. When operating split, the band selected on the transmit VFO determines the band voltage (and thus the band selection in the external equipment), even if the transmit and receive VFO’s are on different band. This is true whether the transmit VFO is active (assigned to the tuning knob) or not.
Interfaces
Icom transceivers and accessories fitted with DIN ACC(1) and ACC(2) sockets provide the band voltage, +8V reference voltage and ground return on ACC(2).
Earlier Icom products fitted with the 24-pn Molex ACC socket also provide these interconnections. Adapter cables are required to interconnect transceivers and accessories with different accessory sockets.
Icom used to offer the OPC-118 adapter cable (female 24-pin Molex to male ACC1 & ACC2), and the OPC-126 (male 24-pin Molex to female ACC1 & ACC2).
If you wish to make up your own OPC-118 to connect an IC-756Pro3 to an IC-2KL, for example, the connections are as follows: The ACC(2) plug is a male 7-pin DIN, and the accessory plug for the 2KL is a 24-pin Molex (male if plugged into the IC-2KL, female if plugged into the IC-2KL control cable.) Fig. 1 is a wiring diagram, and Table 2 gives the interconnections. (Note: The ALC line is mandatory when using the IC-2KL or IC-4KL.)
The corresponding pinouts for the 13-pin DIN ACC plug used with the IC-706 series, IC-7000, IC-7100, IC-7410 and IC-9100 are also given in Table 2. This will facilitate making up a suitable cable to connect the IC-2KL to one of these radios. Note: In some cases, the transceiver’s BAND voltage line must be enabled (typically by bridging two pads on the main board).
The Icom OPC-599 adapter cable adapts a male 13-pin DIN plug to female 8-pin (ACC1) and 7-pin (ACC2) sockets.
Molex Plugs and Pins
The correct male 24 pin Molex connector body and pin contacts are available from Mouser Electronics as P/N 538-03-06-2242 and 538-02-06-2103, respectively. They are also available from DigiKey as P/N WM1229-ND and 02-06-2101-ND, respectively. (Contributed by John, W5JMN)

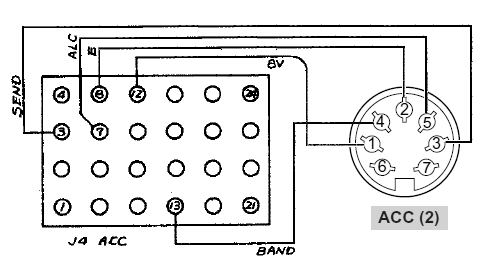

Figure 1: OPC-118 (or OPC-126) wiring diagram.
| ACC (2) pin | 13-pin ACC pin | Molex ACC pin | Description |
| 1 | 1 | 12 | 8V BAND REF |
| 2 | 2 | 8 | GND |
| 3 | 3 | 3 | SEND |
| 4 | 5 | 13 | BAND 0 ~ 8V |
| 5 | 6 | 7 | ALC |
| 6 | nc | nc | nc |
| 7 | 8 | nc | ACC +13.8V |
Table 2: ACC(2)/ACC/Molex ACC Wiring.
